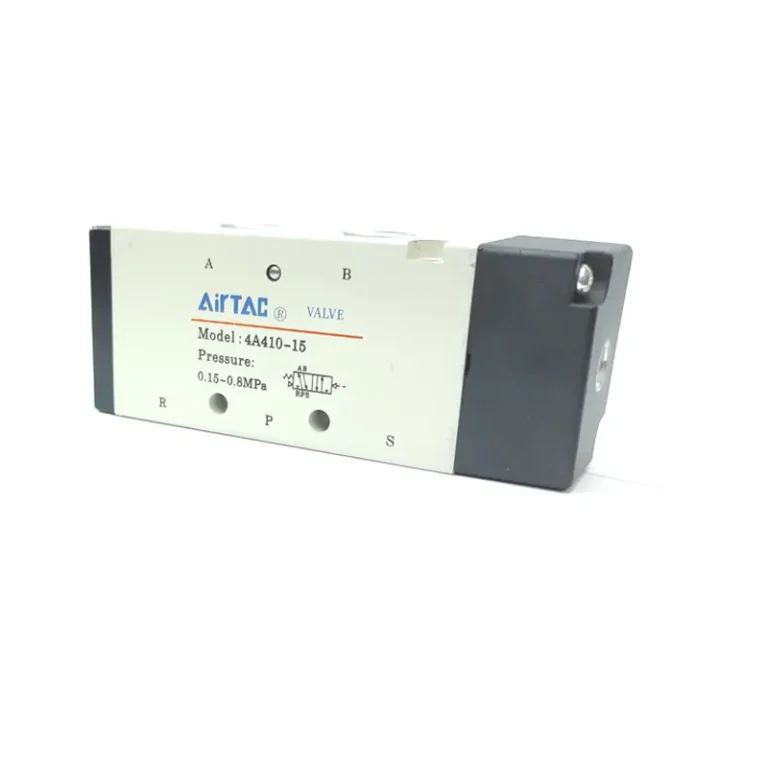

شیر بادی 3 به 2 1/2 مدل 4A410-15

شیر بادی 3 به 2 1/2 یک شیر کنترل جهت پنوماتیک پیشرفته با کد فنی 4A410-15 است. این شیر از نوع ۵ پورت و ۲ حالت کاری (5/2 Way) بوده و به طور خاص برای کنترل کامل حرکت رفت و برگشت جک‌ های پنوماتیک دوطرفه (Double-Acting Cylinders) طراحی شده است.

سایز بزرگ پورت‌ های ۱/۲ اینچ، این شیر را به گزینه‌ ای قدرتمند برای راه‌ اندازی عملگر های بزرگ که به دبی هوای بالا نیاز دارند، تبدیل کرده است. نوع تحریک آن بادی (Air Pilot) است، یعنی فرمان تغییر حالت توسط یک سیگنال هوای فشرده مجزا صادر می‌شود که ایمنی بالایی را در محیط‌ های صنعتی فراهم می‌ کند.

شیر ۵/۲ چگونه کار می‌ کند؟

برخلاف شیرهای ۳/۲ که فقط یک مسیر خروجی دارند، شیر ۵/۲ دارای دو پورت خروجی مجزا برای کنترل دو جهت حرکت یک جک است:

• حالت اول: هوای فشرده از پورت ورودی (P) به پورت خروجی (A) هدایت شده و جک را به سمت بیرون می‌ راند. همزمان، هوای سمت دیگر جک از پورت (B) به پورت تخلیه (S) هدایت می‌ شود.
• حالت دوم (پس از دریافت سیگنال باد): شیر تغییر حالت داده و هوا از ورودی (P) به پورت خروجی (B) هدایت می‌شود تا جک را به داخل بکشد. همزمان، هوای سمت اول جک از پورت (A) به پورت تخلیه (R) هدایت می‌گردد.

مشخصات فنی دقیق شیر 4A410-15:

• مدل دقیق: 4A410-15
• نوع عملکرد: شیر ۵/۲ (۵ پورت، ۲ حالت) - 5/2 Way Valve
• نوع تحریک: تک سیگنال باد (Single Air Pilot) با فنر برگشت
• سایز پورت‌ های ورودی/خروجی (P, A, B): ۱/۲ اینچ ($$G1/2$$)
• سایز پورت‌ های تخلیه (R, S): ۱/۲ اینچ ($$G1/2$$)
• سایز پورت سیگنال (تحریک): ۱/۴ اینچ ($$G1/4$$)
• فشار کاری: ۱.۵ الی ۸ بار (0.15 ~ 0.8 MPa)
• سیال کاری: هوای فشرده فیلتر شده (۴۰ میکرون)
• دمای کاری: ۵- الی ۶۰+ درجه سانتی‌ گراد
• جنس بدنه: آلیاژ آلومینیوم صنعتی

کاربرد های اصلی و تخصصی:

کاربرد اصلی شیر بادی 3 به 2 1/2 در هر سیستمی است که نیاز به کنترل دقیق حرکت در دو جهت دارد:

• کنترل کامل حرکت رفت و برگشت جک‌ های پنوماتیک دوطرفه
• سیستم‌های اتوماسیون صنعتی، خطوط مونتاژ و رباتیک
• ماشین‌آلات بسته‌بندی، پرس‌ها و گیره‌های پنوماتیکی (Clamps)
• باز و بسته کردن درب‌ها، گیت‌ها و دریچه‌ های صنعتی در دو جهت

ویژگی‌ها و مزایای برجسته:

• کنترل کامل دو جهته: قابلیت کنترل دقیق سرعت و حرکت سیلندر در هر دو مسیر رفت و برگشت.
• دبی بالا: سایز ۱/۲ اینچ، سرعت بالای عملگرهای بزرگ را تضمین می‌ کند.
• ایمنی بالا: عملکرد بدون نیاز به برق، این شیر را برای محیط‌ های مرطوب یا قابل انفجار ایمن می‌سازد.
• ساختار قابل اعتماد: طراحی شده برای کار مداوم در سیکل‌ های کاری بالا و محیط‌ های خشن صنعتی.

خرید شیر بادی 3 به 2 1/2

برای دریافت مشاوره فنی، استعلام قیمت و خرید شیر بادی 3 به 2 1/2، با کارشناسان ما در تماس باشید. ما آماده‌ایم تا شما را در انتخاب بهترین قطعه برای سیستم اتوماسیون خود یاری کنیم.
