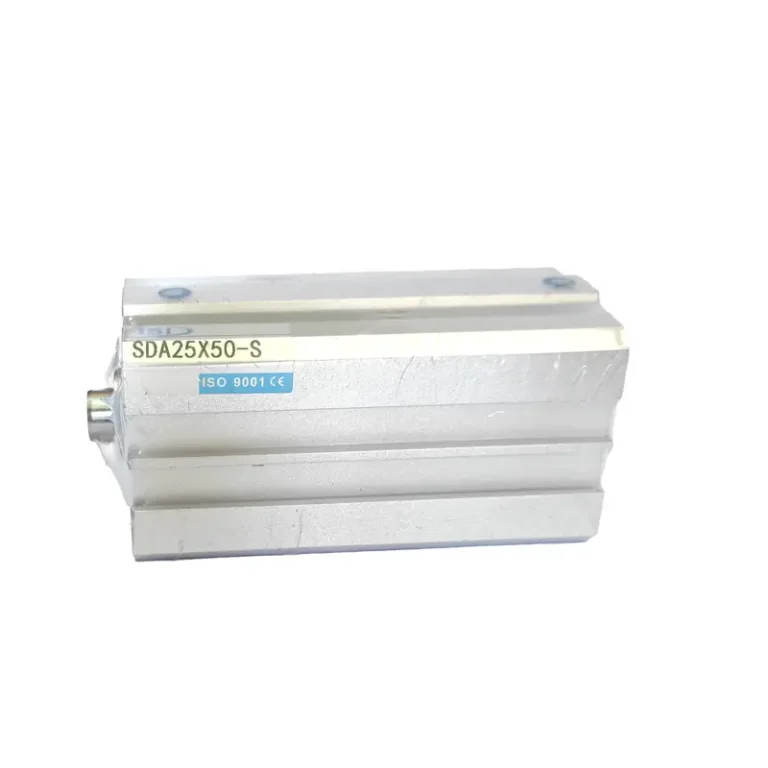

معرفی جک پنوماتیک کامپکت مدل SDA 25x50-S

این محصول یک جک (سیلندر) پنوماتیک کامپکت از سری پرکاربرد SDA با کد فنی SDA 25x50-S است. جک‌ های سری SDA به دلیل طراحی فشرده و اشغال فضای بسیار کم، گزینه‌ ای ایده‌ آل برای دستگاه‌ ها و سیستم‌ های اتوماسیونی هستند که با محدودیت فضا روبرو هستند.

این جک از نوع دوطرفه (Double-Acting) بوده، به این معنی که هم حرکت رفت و هم حرکت برگشت آن توسط نیروی هوای فشرده کنترل می‌ شود که این امر دقت و کنترل‌ پذیری بالایی را در اختیار کاربر قرار می‌ دهد.

رمزگشایی کد فنی SDA 25x50-S

• SDA: کد سری، معرف "جک کامپکت" با بدنه آلومینیومی پروفیلی.
• 25: نشان‌ دهنده قطر داخلی سیلندر (Bore) معادل ۲۵ میلی‌ متر است. این عدد مستقیماً بر نیروی تولیدی جک تأثیر دارد.
• 50: بیانگر طول کورس کاری (Stroke) معادل ۵۰ میلی‌ متر (۵ سانتی‌ متر) است؛ یعنی حداکثر مسافت قابل حرکت توسط شفت جک.
• -S: این پسوند مهم نشان می‌ دهد که جک مگنت‌ دار (With Magnet) است. وجود آهنربا در پیستون به شما اجازه می‌دهد تا با نصب سنسورهای مغناطیسی روی بدنه، موقعیت دقیق پیستون را تشخیص دهید.

مشخصات فنی دقیق جک کامپکت SDA 25x50-S

• مدل: SDA 25x50-S
• نوع عملکرد: دوطرفه (Double-Acting)
• قطر پیستون: ۲۵ میلی‌ متر
• طول کورس: ۵۰ میلی‌ متر
• ویژگی خاص: پیستون مگنت‌ دار جهت نصب سنسور
• فشار کاری: ۱ الی ۹ بار (0.1 ~ 0.9 MPa)
• سیال کاری: هوای فشرده فیلتر شده
• دمای کاری: ۲۰- الی ۸۰+ درجه سانتی‌ گراد
• جنس بدنه: پروفیل آلومینیوم آنودایز شده
• جنس شفت: فولاد با آبکاری کروم سخت

کاربردها و مزایا جک کامپکت SDA 25x50-S

طراحی بهینه این جک، آن را برای کاربرد های متنوعی مناسب می‌ سازد:

• مکانیزم‌ های کلمپینگ (Clamping) و نگه‌ دارنده قطعه
• سیستم‌ های جابجایی (Pick and Place) و مرتب‌ سازی قطعات سبک
• اتوماسیون در صنایع الکترونیک، داروسازی و غذایی
• فعال‌ سازی دریچه‌ ها و گیت‌ های کوچک
• استفاده در فضا های بسیار محدود که جک‌ های استاندارد قابل نصب نیستند

مزایای کلیدی:

• اشغال حداقل فضا: طراحی کامپکت و بهینه.
• قابلیت کنترل هوشمند: پسوند "-S" امکان مانیتورینگ موقعیت جک را فراهم می‌ کند.
• عملکرد سریع و دقیق: ایده‌ آل برای کاربرد های با سرعت و تکرار بالا.
• نصب آسان و سریع: بدنه پروفیلی با شیار های استاندارد برای نصب اتصالات و سنسور.

استعلام قیمت و خرید جک کامپکت SDA 25x50-S

برای اطلاع از قیمت جک کامپکت SDA 25x50-S و دریافت مشاوره برای انتخاب بهترین قطعه متناسب با سیستم شما، با ما در تماس باشید.
